系統設計原則
可靠性:系統主要技術和產品具有成熟、穩定、實用的特點,可充分滿足實際應用、技術開發及信息管理的需要。保證在惡劣氣候條件下,能進行準確的監測。在突然斷電時系統實現7*24小時無間斷的運行。網絡設計保證網絡運行的可靠性,系統在任何一個節點出現意外時整個系統仍能運行。傳感器經過國家計量部門計量許可,并且有相關的計量證書。
先進性:使用成熟的先進技術,各項設備選型上應考慮市場上技術支持好、服務力量強、設備性能穩定、擴展性好的品牌,確保設計具有先進性及前瞻性。可擴展性在系統建設時不能一味追求高配置,而是應在保證系統在一定時期內的先進性的前提下,設計具有良好擴展性的系統結構,選擇具有良好擴展性和升級能力的產品。系統結構模塊化,以保證整個系統的可擴展性;監測系統的總體設計考慮到隨著尾礦庫的升高逐步實施。
高性價比 :力求**的性能價格比,在保證系統高性能的同時盡量減少用戶的投資。系統設計依據安全生產法律法規《 尾礦庫安全技術規程》 AQ2006-2005《尾礦庫安全監測技術規范》AQ2030-2010 《選礦廠尾礦設施設計規范》ZBJ1-90 《尾礦設施施工及驗收規程》YS5418-95 《土石壩安全監測技術規范》SL60-94 《巖土工程勘察規范》GB50021-2001 《巖土工程監測規范》YS5229-96 《碾壓式土石壩設計規范》DL/T5395-2007 《壓式土石壩施工規范》DL/T5129-2001 《工程測量規范》GB50026-2007 《國家一、二等水準測量規范》GB12897-91 《建筑物防雷設計規范》GB50057-94 《水工建筑物抗震設計規范》(DL5073-2000)《構筑物抗震設計規范 》(GB50191-93)《金屬非金屬礦山安全規程》GB 16423-2006 《尾礦庫安全監督管理規定》****監管總局[2006]第6號令《洛陽市尾礦庫在線安全監測要求標準》企業提供的有關尾礦、測量、礦區地質、水文、工程設計等資料。計算機工程相關國家標準《計算機軟件開發規范》GB8566-88《電氣裝置安裝工程施工及驗收規范》GBJ232-92《安全防范工程程序與要求》GA/T75-94《建筑物防雷設計規范》GB50057-94《質量管理體系標準》GB/T 19000-2000(ISO9000:2000)《微功率(短距離)光纖電設備的技術要求——通用要求》
系統簡介
尾礦庫在線監測系統是利用傳感器技術、信號傳輸技術,以及網絡技術和軟件技術,從宏觀、微觀相結合的***角度,來監測影響尾礦庫及壩體安全的各種關鍵技術指標;記錄歷史、現有的數據,分析未來的走勢,以便輔助企業及**決策,提升尾礦庫安全保障水平,有效防范和遏制重特大事故發生。系統依托智能的軟件系統,建立分析預警模型,實現與短消息平臺結合,當發生異常時,及時自動發布短消息到礦方管理人員,盡快啟動相應的預案。
監測內容
尾礦庫在線監測系統實現了對尾礦庫壩**移、變形、壩體浸潤線、滲流、庫內水位、干灘長度、干灘高度、庫區降雨量、安全視頻的**自動化監測。

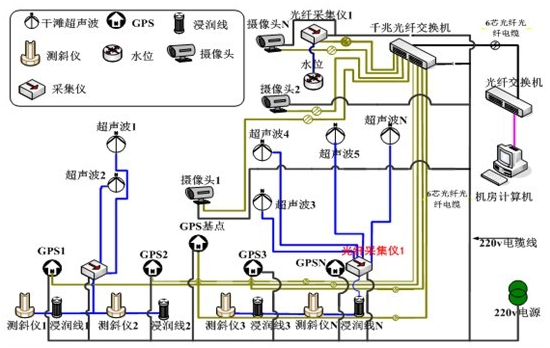

系統組成
由庫區傳感器、數據采集裝置、庫區信號接收及處理裝置、庫區機房及計算機管理系統、光纖信號傳輸裝置、企業調度指揮中心五部分組成。其中:企業調度指揮中心平臺接收光纖網絡傳輸的數據,實時通過軟件管理平臺展示相關信息及管理預警信息,處理結果等自動存儲備份。調度中心機房建設按照國家相關規范建設。主要放置電視大屏、監測終端、服務器群、軟件管理平臺及輔助設備。系統已建立開放的數據接口,通過專線網絡或帶寬允許的情況下走公用互聯網,根據**監管部門需要,適時接入或遠程查看支持專家在線功能。
系統功能
數據發送到監控中心,軟件自動對測量數據進行換算,直接輸出監測物理量利用光纖網絡進行數據傳輸或者內部局域網方式,完成對傳感器數據的采集和監控。傳感器通過光纖接入INTERNET 網,軟件可設置上限報警命令,手機短信報警能夠時時掌控,PC 接入INTERNET 網絡就可進行數據采集和監控。
數據采集
傳感器直接經過數據轉換模塊,連接光電轉換器進行光電轉換通后通過光纖進行數據傳輸至后端采集器,采集器在不工作的狀態下自動斷電保護,采集時自動軟啟動電源。采集方式采用單一單次指令對傳感器IP地址進行采集,采集時避免其他因素對傳感器產生干擾。每個傳感器**(18位數字)IP, 傳感器采集速率>于3″。單個傳感器出現故障時不會對系統其它傳感器造成影響。
數據采集終端軟件
數據采集終端軟件是通用的管理各種采集庫水位、浸潤線、孔隙水壓力、壩**移、滲流視頻等監測設備的信息系統。數據采集終端軟件負責配置采集設備的基本信息及采集頻率,即支持定時采集,又采用主動式觸發數據發送模式,即保證了數據的實時性,又保證了數據的有效性。在系統初始化的過程中,數據采集終端軟件可以快速的完成設備的調試工作。信息發布平臺信息發布平臺
主要功能包括在線監測、數據分析、礦方管理、預報預警系統管理五大部分。在線監測:以尾礦庫平面圖、模擬數據圖在線視頻等多種方式,***體現出尾礦庫的實際運行參數情況,保證了監測信息**、及時、準確。數據分析:針對尾礦庫運行中的各項指標集中分析,提供了歷史數據查詢及多個安全指標數據對比的功能。礦方管理:對尾礦庫及其相應的預案信息、基礎資料、周邊環境、數據報表等進行集中管理,使礦方在尾礦庫管理上更加信息化、自動化。預報預警:實時分析和解讀各監測數據,做出單項或多項對比報警功能,對出現的預報預警情況進行在庫區機房聲光報警和聯動短信群發平臺,并在預報預警的處理過程中建立消除機制,保證預報預警得到及時的處理。
系統軟件功能結構
系統管理
為信息發布平臺提供了良好管理支持,使信息發布平臺更加靈活、更易擴展。級聯動機制企業局域網發布系統為本地系統的重要組成部分,在服務器上安裝了企業局域網發布軟件模塊后,企業各管理部門的授權用戶可以在內部網絡中隨時查看尾礦庫在線系統信息,使高層領導及相關管理人員隨時隨地查看和關注。確保在日常及緊急情況,能夠及時、準確的了解相關信息,輔助決策。
三級聯動報警系統架構
系統設計為三級架構的管理層次,分別是市/縣(區)安監局監控平臺、礦業集團公司監控中心平臺、選礦公司監控平臺,三個層次的監控體系共同完成對尾礦庫安全生產的監控和管理,但不同層次主體分工、責任側重不同,具體表現為:以選礦公司監控室為監控和處理的主體,同時也是尾礦庫安全監測的責任主體,同時監控數據集中存儲在選礦公司監控室的數據庫服務器中。安監局、集團公司監控中心可以實時遠程瀏覽尾礦庫安全監測數據并實行監督。安監局、監控中心的責任主要是監督集團公司的報警處理情況并分析轄區各礦山安全形勢。各級中心可以遠程調閱各礦山企業的基本資料、人員資料等。報警按照預設級別的不同,具有層次性和針對性,不同級別的監控中心處理響應不同程度的報警。
