??產品特點

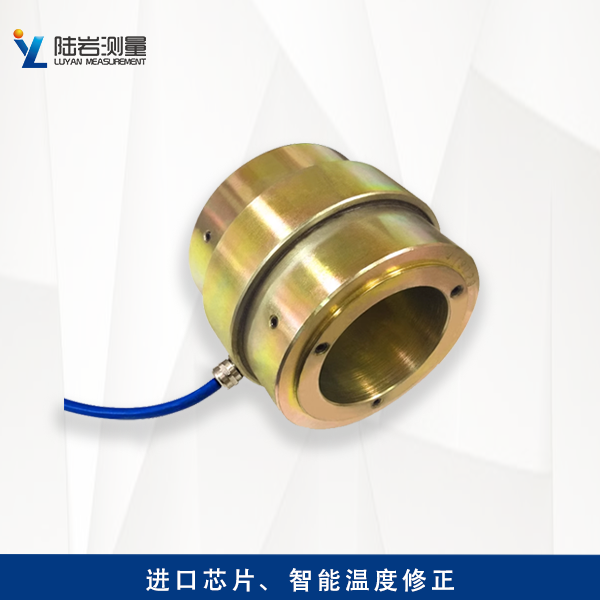

??錨索測力計適用于長期監測水工結構物及其它混凝土結構物、巖石邊坡、橋梁等預應力的錨固狀態,并可同步測量埋設點的溫度。錨索測力計的敏感測量元件,其與測力鋼套的材料線膨脹系數極為接近,經試驗溫度修正系數甚小,使用中不需要溫度修正。
??1.傳感器優勢
??1、有自動生成的全球編號,同時內置電子標簽(包含產品規格、型號、參數、生產日期等信息),用戶還可根據傳感器的安裝位置自行設置自編號(如具體安裝位置)等內容,方便用戶快捷、準確地識別和定位傳感器。
??2、傳感器內置1600條數據存儲器,自動存儲每次所測量的數據,循環記錄。在其他載體的數據資料丟失時,可隨時從傳感器中下載相關紀錄,確保原始數據資料的安全。
??3、傳感器內置國際先進的計算芯片,自動對所測量的數據進行換算,直接輸出監測物理量,無須人工轉換。大點降低人工勞動強度。
??4、傳感器可自動進行實時溫度補償,提高傳感器在不同氣候條件下的適應性及監測數據的準確性。
??5、可直接掛接總線,進行組網監測和數據采集
??2.技術指標
型號 |
量程 |
分辯率 |
溫度范圍 |
外型尺寸(mm) |
弦數 |
|||
外徑 |
孔徑 |
高 |
||||||
LY214 |
200KN |
0.1KN |
-20℃~80℃ |
46 |
16 |
90 |
3 |
|
500KN |
0.1KN |
100 |
65 |
90 |
3 |
|||
1000KN |
1KN |
115 |
75 |
90 |
3 |
|||
2000KN |
1KN |
184 |
120 |
130 |
4~6 |
|||
4000KN |
1KN |
248 |
148 |
130 |
4~6 |
|||
5000KN |
1KN |
310 |
220 |
130 |
4~6 |
|||
選配件 |
安裝墊板 |
|||||||
數據采集 |
||||||||
序號 |
采集方式 |
所需設備 |
||||||
1 |
人工數據采集 |
通用讀數儀 |
||||||
2 |
自動化數據采集 |
連接處理器掛接系統進行自動化數據采集 |
??3.計算方法
??錨索測力計一般計算公式:
??Pm = k△F + b△T = k(F - F0) + b (T - T0)
??式中: Pm — 測力計測量出的荷載量,單位為kN (千牛);
??k — 測力計的測量靈敏度,單位為kN /F;
??△F — 測力計實時測量值相對于基準值的變化量,單位為F;
??b — 測力計的溫度修正系數,單位為kN /℃;
??△T — 溫度實時測量值相對于基準值的變化量,單位為℃;
??F — 測力計實時測量值的平均值,單位為F;
??F0 — 測力計測量基準值的平均值,單位為F;
??T — 溫度的實時測量值,單位為℃;
??T0 — 溫度的測量基準值,單位為℃。
??VWA型振弦式錨索測力計的敏感測量元件,其與測力鋼筒的材料線膨脹系數極為接近,試驗所得其溫度修正系數b甚小,由此一般計算可用下列公式:
??P = k△F
??注:頻率模數F=Hz2×10-3
??產品特點
??錨索測力計適用于長期監測水工結構物及其它混凝土結構物、巖石邊坡、橋梁等預應力的錨固狀態,并可同步測量埋設點的溫度。錨索測力計的敏感測量元件,其與測力鋼套的材料線膨脹系數極為接近,經試驗溫度修正系數甚小,使用中不需要溫度修正。
??1.傳感器優勢
??1、有自動生成的全球編號,同時內置電子標簽(包含產品規格、型號、參數、生產日期等信息),用戶還可根據傳感器的安裝位置自行設置自編號(如具體安裝位置)等內容,方便用戶快捷、準確地識別和定位傳感器。
??2、傳感器內置1600條數據存儲器,自動存儲每次所測量的數據,循環記錄。在其他載體的數據資料丟失時,可隨時從傳感器中下載相關紀錄,確保原始數據資料的安全。
??3、傳感器內置國際先進的計算芯片,自動對所測量的數據進行換算,直接輸出監測物理量,無須人工轉換。大點降低人工勞動強度。
??4、傳感器可自動進行實時溫度補償,提高傳感器在不同氣候條件下的適應性及監測數據的準確性。
??5、可直接掛接總線,進行組網監測和數據采集
??2.技術指標
型號 |
量程 |
分辯率 |
溫度范圍 |
外型尺寸(mm) |
弦數 |
|||
外徑 |
孔徑 |
高 |
||||||
LY214 |
200KN |
0.1KN |
-20℃~80℃ |
46 |
16 |
90 |
3 |
|
500KN |
0.1KN |
100 |
65 |
90 |
3 |
|||
1000KN |
1KN |
115 |
75 |
90 |
3 |
|||
2000KN |
1KN |
184 |
120 |
130 |
4~6 |
|||
4000KN |
1KN |
248 |
148 |
130 |
4~6 |
|||
5000KN |
1KN |
310 |
220 |
130 |
4~6 |
|||
選配件 |
安裝墊板 |
|||||||
數據采集 |
||||||||
序號 |
采集方式 |
所需設備 |
||||||
1 |
人工數據采集 |
通用讀數儀 |
||||||
2 |
自動化數據采集 |
連接處理器掛接系統進行自動化數據采集 |
??3.計算方法
??錨索測力計一般計算公式:
??Pm = k△F + b△T = k(F - F0) + b (T - T0)
??式中: Pm — 測力計測量出的荷載量,單位為kN (千牛);
??k — 測力計的測量靈敏度,單位為kN /F;
??△F — 測力計實時測量值相對于基準值的變化量,單位為F;
??b — 測力計的溫度修正系數,單位為kN /℃;
??△T — 溫度實時測量值相對于基準值的變化量,單位為℃;
??F — 測力計實時測量值的平均值,單位為F;
??F0 — 測力計測量基準值的平均值,單位為F;
??T — 溫度的實時測量值,單位為℃;
??T0 — 溫度的測量基準值,單位為℃。
??VWA型振弦式錨索測力計的敏感測量元件,其與測力鋼筒的材料線膨脹系數極為接近,試驗所得其溫度修正系數b甚小,由此一般計算可用下列公式:
??P = k△F
??注:頻率模數F=Hz2×10-3
