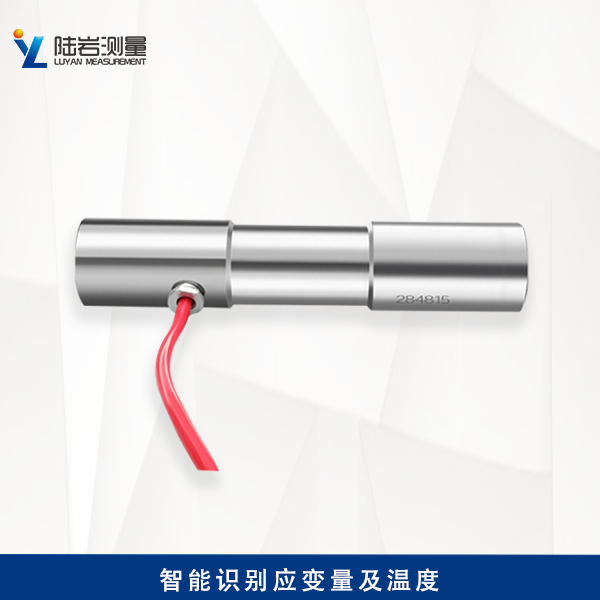

??產品特點
??適用于長期埋設在水工結構物或其它混凝土結構物內,測量結構物內部的應變量,并可同步測量埋設點的溫度。加裝配套附件可組成多向應變計組、無應力計、巖石應變計等測量應變的儀器。大彈模應變計主要用于高倉位混凝土連續澆筑,如地下連續墻、防滲墻、灌注樁等工程場合。振弦式應變計具有智能識別功能。
??技術參數
型號 |
量程 |
分辨率 |
精度 |
耐水壓MPa |
外型尺寸m |
直徑 |
長度 |
||||||
LY229 |
0~300MPa |
0.001KN |
±0.1%F.S |
≥1 |
140 |
16 |
0~300MPa |
0.001KN |
150 |
18 |
|||
0~300MPa |
0.001KN |
160 |
20 |
|||
0~300MPa |
0.001KN |
170 |
22 |
|||
0~300MPa |
0.001KN |
170 |
24 |
|||
0~300MPa |
0.01KN |
170 |
26 |
|||
0~300MPa |
0.01KN |
170 |
28 |
|||
0~300MPa |
0.01KN |
180 |
30 |
|||
0~300MPa |
0.01KN |
200 |
32 |
|||
0~300MPa |
0.01KN |
300 |
34 |
|||
0~300MPa |
0.01KN |
400 |
36 |
|||
0~300MPa |
0.01KN |
500 |
38 |
|||
0~300MPa |
0.01KN |
可定做 |
||||
溫度范圍 |
-20℃~80℃ |
計算方法
應變計的一般計算公式:
εm = k△F + b△T = k(F - F0)+ (b -α)(T - T0)
式中:εm — 被測結構物的應變量,單位為10-6;
k — 應變計的測量靈敏度,單位為10-6/F;
△F — 應變計實時測量值相對于基準值的變化量,單位為F;
△T — 溫度實時測量值相對于基準值的變化量,單位為℃;
F — 應變計的實時測量值,單位為F;
F0 — 應變計的測量基準值,單位為F;
b — 應變計的溫度修正系數,單位為10-6/℃;
α— 被測結構物的線膨脹系數,單位為10-6/℃。
T — 溫度的實時測量值,單位為℃;
T0 — 溫度的測量基準值,單位為℃
??產品特點
??適用于長期埋設在水工結構物或其它混凝土結構物內,測量結構物內部的應變量,并可同步測量埋設點的溫度。加裝配套附件可組成多向應變計組、無應力計、巖石應變計等測量應變的儀器。大彈模應變計主要用于高倉位混凝土連續澆筑,如地下連續墻、防滲墻、灌注樁等工程場合。振弦式應變計具有智能識別功能。
??技術參數
型號 |
量程 |
分辨率 |
精度 |
耐水壓MPa |
外型尺寸m |
直徑 |
長度 |
||||||
LY229 |
0~300MPa |
0.001KN |
±0.1%F.S |
≥1 |
140 |
16 |
0~300MPa |
0.001KN |
150 |
18 |
|||
0~300MPa |
0.001KN |
160 |
20 |
|||
0~300MPa |
0.001KN |
170 |
22 |
|||
0~300MPa |
0.001KN |
170 |
24 |
|||
0~300MPa |
0.01KN |
170 |
26 |
|||
0~300MPa |
0.01KN |
170 |
28 |
|||
0~300MPa |
0.01KN |
180 |
30 |
|||
0~300MPa |
0.01KN |
200 |
32 |
|||
0~300MPa |
0.01KN |
300 |
34 |
|||
0~300MPa |
0.01KN |
400 |
36 |
|||
0~300MPa |
0.01KN |
500 |
38 |
|||
0~300MPa |
0.01KN |
可定做 |
||||
溫度范圍 |
-20℃~80℃ |
計算方法
應變計的一般計算公式:
εm = k△F + b△T = k(F - F0)+ (b -α)(T - T0)
式中:εm — 被測結構物的應變量,單位為10-6;
k — 應變計的測量靈敏度,單位為10-6/F;
△F — 應變計實時測量值相對于基準值的變化量,單位為F;
△T — 溫度實時測量值相對于基準值的變化量,單位為℃;
F — 應變計的實時測量值,單位為F;
F0 — 應變計的測量基準值,單位為F;
b — 應變計的溫度修正系數,單位為10-6/℃;
α— 被測結構物的線膨脹系數,單位為10-6/℃。
T — 溫度的實時測量值,單位為℃;
T0 — 溫度的測量基準值,單位為℃
