產品介紹

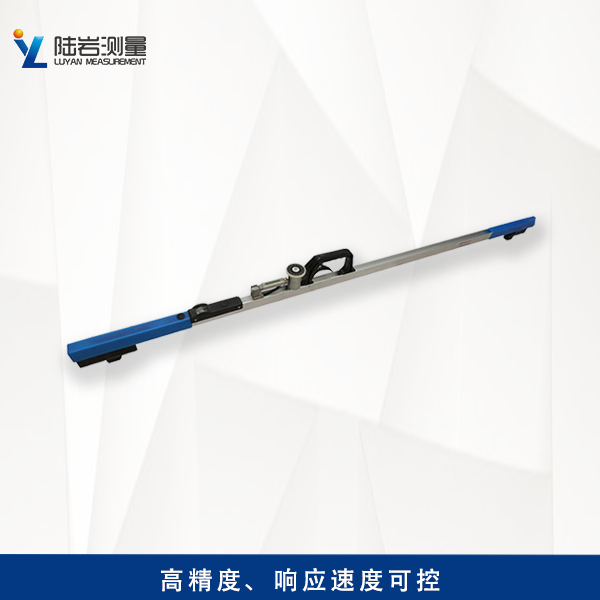

電子水平尺LY215D通過測量靜態重力加速度變化，轉換沉降變化。測量輸出傳感器相對于垂直面的位移量。內置溫度補償自動修正傳感器溫度漂移。傳感器角度響應速度從3 次/秒-20 次/秒可調。內置沖擊抑制模式，依靠角度反映速度的差別，區分沖擊震動和傾角變化。該傳感器由一個精確的玻璃電子水平瓶組成，該瓶體裝置于自身底座可以調節的惰性瓷性混合物上。一端的翼狀螺釘可以將傳感器以水平位置為零度上下調整5°。傳感器連接面包含連接線纜的接線條，該線纜的3.5mm 的插頭滿足了手持式數據的讀出。該電路板包括電源，激勵和信號調理電路。該傳感器安裝于長度在0.5--3.0 米的橫梁中，橫梁則裝置于需監測的結構體中。通常橫梁端對端的放置，如此可以獲得結構的剖面。通過延展的殼體或者灌漿的錨橫梁連接于結構。為了防止因溫度產生橫梁長度的改變所引發的系統錯誤，必須確保橫梁的末端裝置的正確安裝。

技術指標

輸出速度 4 次/秒-15 次/秒可調 單位
測量范圍 ±15， ℃
分辨率 ±0.01（可選高精度0.001） ℃
精度(<±15°) <±0.01 ℃
非線性 ±0.1% ℃
重復性 ±0.05 ℃
溫度漂移 0.01°/℃
精度分析
在本系統的安裝階段，把傳感器固定在水平的金屬棒上，首先使測點處于豎直狀態置于水平金屬棒上，然后進行調零處理，使得傳感器輸出值為0，以此為基準。當測點與另外一端之間在豎直方向發生相對位移時，這兩點之間的傾角就會發生變化，從而測點可以讀出重力矢量g 在金屬棒方向上的變化值，從而得出角度的變化，根據兩點之間的長度從而算出兩點在豎直方向上的相對位移ΔL
